软件产品:DEFORM

DEFORM - 锻造成型/热处理过程仿真分析软件

软件简介

DEFORM是一套基于有限元分析方法的专业工艺仿真系统,用于分析金属成形及其相关的各种成形工艺和热处理工艺。二十多年来的工业实践证明了基于有限元法的DEFORM有着卓越的准确性和稳定性,模拟引擎在大流动、行程载荷和产品缺陷预测等方面同实际生产相符,保持着令人叹为观止的精度,被国际成形模拟领域公认为处于同类型模拟软件的领先地位。

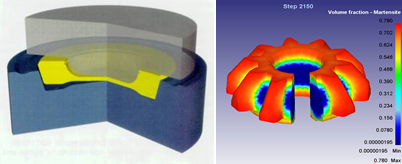

DEFORM是在一个集成环境内综合建模、成形、热传导和成形设备特性进行模拟仿真分析。适用于热、冷、温成形,提供极有价值的工艺分析数据。如:材料流动、模具填充、锻造负荷、模具应力、晶粒流动、金属微结构和缺陷产生发展情况等。

DEFORM 不同于一般的有限元程序,是专为金属成形而设计、为工艺设计师量身定做的软件。DEFORM可以用于模拟零件制造的全过程,从成形、热处理到机加工。DEFORM主旨在于帮助设计人员在制造周期的早期能够检查、了解和修正潜在的问题或缺陷。DEFORM具有非常友好的图形用户界面,可帮助用户方便地进行数据准备和成形分析。这样,工程师们便可把精力主要集中在工艺分析上,而不是去学习烦琐的计算机软件系统。

DEFORM通过在计算机上模拟整个加工过程,帮助工程师和设计人员:

  • 设计工具和产品工艺流程,减少昂贵的现场试验成本。
  • 提高模具设计效率,降低生产和材料成本。
  • 缩短新产品的研究开发周期。
  • 分析现有工艺方法存在的问题,辅助找出原因和解决方法。

特色功能

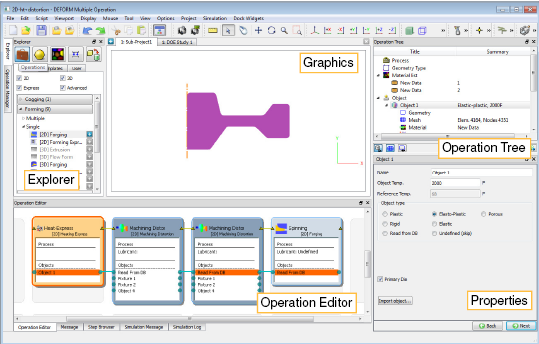

1、友好的图形界面

DEFORM专为金属成形而设计,具有windows风格的中英文图形界面, 可方便快捷地按顺序进行前处理及其多步成形分析操作设置,分析过程流程化,简单易学。另外,DEFORM针对典型的成形工艺提供了模型建立模板,采用向导式操作步骤,引导技术人员完成工艺过程分析。

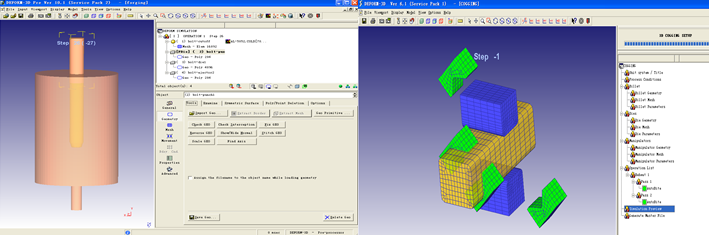

2、高度模块化、集成化的有限元模拟系统

DEFORM是一个高度模块化、集成化的有限元模拟系统,它主要包括前处理器、求解器、后处理器三大模块。前处理器完成模具和坯料的几何信息、材料信息、成形条件的输入,并建立边界条件。求解器是一个集弹性、弹塑性、刚(粘)塑性、热传导于一体的有限元求解器。后处理器是将模拟结果可视化,支持OpenGL 图形模式,并输出用户所需的结果数据。DEFORM允许用户对其数据库进行操作,对系统设置进行修改,并且支持自定义材料模型等。除此之外,DEFORM能够将2D/3D系统整合于同一界面,可实现2D/3D模型的网格及参数数据转换,完成二维到三维的多工序联合分析计算。

3、有限元网格自动生成器以及网格重划分自动触发系统

DEFORM强大的求解器支持有限元网格重划分,能够分析金属成形过程中多个材料特性不同的关联对象在耦合作用下的大变形和热特性,由此能够保证金属成形过程中的模拟精度,使得分析模型、模拟环境与实际生产环境高度一致。DEFORM采用独特的密度控制网格划分方法,方便地得到合理的网格分布。计算过程中,在任何有必要的时候能够自行触发高级自动网格重划生成器,生成细化、优化的网格模型。

4、集成金属合金材料库

DEFORM自带材料模型包含有弹性、弹塑性、刚塑性、热弹塑性、热刚粘塑性、粉末材料、刚性材料及自定义材料等类型,并提供了丰富的开方式材料数据库,包括美国、日本、德国的各种钢、铝合金、钛合金、高温合金等300种材料的相关数据。用户也可根据自己的需要定制材料库。

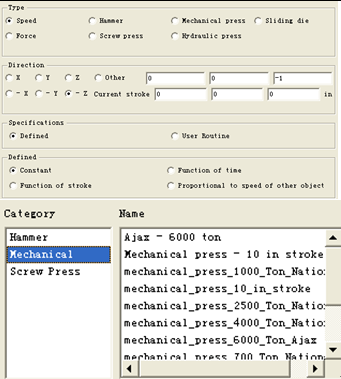

5、集成多种成形设备模型

DEFORM集成多种实际生产中常用的设备模型,包括液压机、锻锤、机械压力机、螺旋压力机等。设备型号数据库还包括多种型号锻锤、机械压力机、螺旋压力机数据,可根据实际压机型号直接选用。成形设备数据库可以分析采用不同设备的成形工艺,满足用户各种成形条件下模拟的需要。

6、先进的DOE工艺参数优化环境

DEFORM DOE设计优化系统能够进行成形工艺参数及模具结构设计参数的多参数自动优化,在设定多个变量及目标函数的条件下实现工艺参数及结构设计参数的优化,自动提供最佳的工艺设计方案。可优化毛坯尺寸、模具结构、应力应变、材料破坏、材料重量、成形缺陷、成形边界条件等方面,提供优化及成功的工艺方案参数。DOE模块在业内是唯一实现成形工艺智能优化的模块,在该领域的应用已取得领先地位。
